프로그램 개발 때문에 오토캐드 만큼 자주는 아니지만 BricsCAD를 사용 중입니다.

BricsCAD 처음 설치 후 모습은 오토캐드와 비슷하지만 내부 설정, 일부 인터페이스는 오토캐드와 달라 오토캐드에서 넘어 온 사용자들이 제일 혼란스러울 것 같습니다.

조금 사용하다보니 BricsCAD 환경이 오히려 더 편할 때도 있었습니다.



아래는 오토캐드 설치 후 자주 변경하는 설정을 브릭스캐드는 어디서 설정하는지 내용입니다.

추가적인 것은 아래 내용에 이어 생각 나는대로 계속 추가 하겠습니다.



옵션은 오토캐드와 동일하게 OPTIONS 명령 또는 명령창 오른쪽 마우스 맨 아래 '옵션'으로 실행합니다.

설정을 바꾸면 아래 그림들처럼 글자 색이 바뀝니다.

옵션 창 상단에 검색어를 입력하면 바로 관련 설정 찾아주는 것은 좋습니다.



1. 배경색 변경

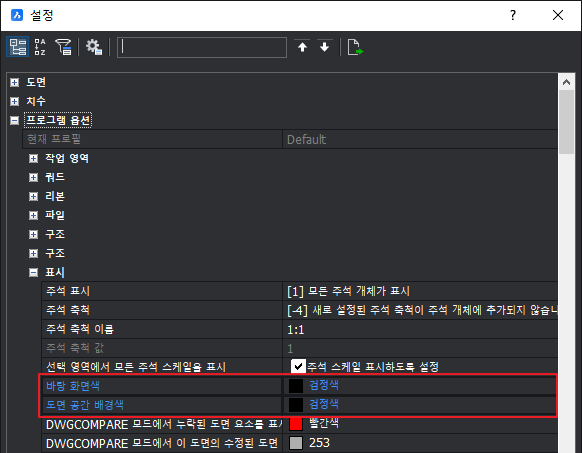

프로그램 옵션 - 표시

바탕 화면색 - 모형 배경색

도면 공간 배경색 - 배치 배경색



2. 배치 인쇄 영역 끄기, 십자선 크기

배치를 모형처럼 사용할 때 인쇄 영역 및 용지 배경 표시를 끄는 설정입니다.

프로그램 옵션 - 표시

도면 배경 보기 체크 해제 - 오토캐드 용지 배경 표시와 동일한 설정입니다.

프린터 영역 체크 해제 - 오토캐드 인쇄 가능 영역 표시와 동일한 설정입니다.

바로 위에 십자선 크기는 100으로 입력하면 도면 전체 꽉차케 표시됩니다. (기본 값은 3)

아래 기본 십자선 색은 처음에는 적응 안 되서 위 X축, Y축, Z 축 색상을 바꿔 봤었지만

조금 사용해보니 금방 익숙해졌습니다.



3. 지원 파일 검색 경로

폰트 폴더 등 지원 파일 검색 경로를 추가할 때 설정하는 위치입니다.

프로그램 옵션 - 파일 - 지원 파일 검색 경로



4. 선택 관련

객체 근처에 커서가 있을 때 객체가 하일라이트 되는 것 관련입니다.

프로그램 옵션 - 선택 - 선택 미리보기 표시

존재하지 않는 명령어가 활성화 체크 해제

엔티티 선택을 위한 명령어를 묻는 경우 체크 해제

(명령창에 SELECTIONPREVIEW 입력 후 값을 0으로 해도 됩니다.)

둘 다 끄면 아래 선택 미리보기 효과 점선은 의미 없지만 사용할 것이면 점선이 낫습니다.



5. 3D 뷰 끄기

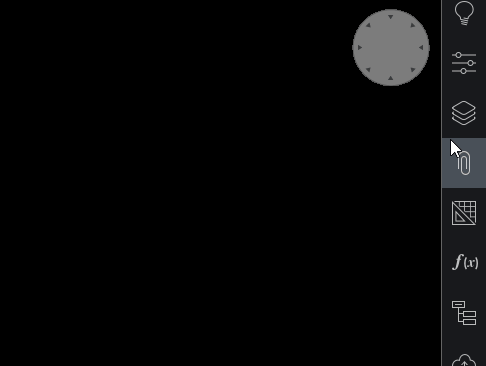

도면 영역 오른쪽 상단에 오토캐드의 ViewCube와 동일한 아래 그림 같은 LockFrom 표시가 있습니다.

3D 작업을 전혀 하지 않는다면 꺼도 됩니다.

도면 - 디스플레이/보기 - LockFrom 디스플레이



6. QUAD (쿼드) 끄기

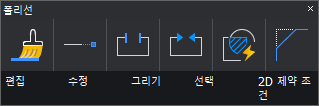

쿼드는 객체 선택 또는 현재 명령 상태, 커서를 객체로 가져갈 때 등에서 연관된 관련 기능 또는 명령을 보여주거나 자주 사용하는 명령을 보여주는 등의 훌륭한 역할을 합니다.

초보자에게는 유리하지만 화면에 뭔가 자꾸 표시되는 것이 싫다면 캐드 창 맨 아래 상태바에서 QUAD 부분을 눌러 끄면 됩니다.





7. 부드럽게 줌 되는 것 끄기

오토캐드와 동일하게 명령창에 VTENABLE 입력 후 값을 0으로 합니다.



8. 패널

처음 설치 후 캐드 창 오른쪽에 아래 그림 같은 패널이 보입니다.

불필요한 것은 오른쪽 마우스 버튼 눌러 패널에서 체크 해제하면 됩니다

(체크 해제는 한 번 해보고 안 되면 다시 한 번하면 됩니다)



패널 중 레이어 같은 것은 가로로 길게 나오는 것이 좋은데 패널에 있으면 세로로만 길게 나와서 불편합니다.

패널에서 빼낼 때는 패널을 끌어서 빼낸 후 창 크기는 원하는대로 조절하면 됩니다.

예를 들어 레이어를 밖으로 빼고 싶다면 그림처럼 선택 후 끌어 빼내면 됩니다.



브릭스캐드가 불편하다고 느낀 것 (V20, V21 기준)

- 여기 저기 엉망인 한글화 (이건 오토캐드도 마찬가지지만 브릭스캐드가 더 안 좋음)

- 작업 중 오토캐드 대비 유연하고? 부드러운? 느낌 조금 부족 (이건 오토캐드 외 다른 캐드도 공통)

- 인터페이스 (창, 옵션 글자 크기 작음, 다크 인터페이스를 모든 창에 적용 및 인터페이스 고급스럽지 않음)

- 플롯 미리보기 불편



브릭스캐드의 가격, 다른 캐드 대비 장,단점은 언급하지 않겠습니다. 잘 모릅니다.



브릭스캐드가 편리하다고 느낀 것

- EXPLORER 명령인 도면 탐색기는 현재 도면의 모든 스타일들을 오토캐드와 달리 한 번에 확인하고 편집 가능.



브릭스캐드에 있는 아주 좋은 기능

Blockify

도면에 여기 저기 있는 동일 모양의 객체를 동일한 블록으로 만들어줍니다.

성능이 뛰어나고 복잡한 형태도 지원을 잘합니다.

www.youtube.com/watch?v=OibzuWY1an4



복사 가이드, 이동 가이드

현재 복사, 이동하려는 객체의 주변 상태를 인식해 다른 곳으로 복사, 이동해도 동일하게 만들어줍니다.

건축 쪽은 유용하게 쓸 수 있는 기능 같습니다.

www.youtube.com/watch?v=JRnQgH1q5ps



브릭스캐드 다운로드

www.bricsys.com/download.do

계정 없으면 이메일과 패스워드만 등록해 가입 후 받으면 됩니다.
