지적도 쉐이프(Shape) 파일을 DXF로 내보내기 위해 QGIS를 많이 사용합니다.

QGIS에서 내보낸 DXF를 열어보면 다중행문자 MTEXT입니다.

MTEXT를 단일행문자(DTEXT)로 변환하려면 별도 프로그램 필요없이 캐드에서 폭파하면 됩니다.

그런데

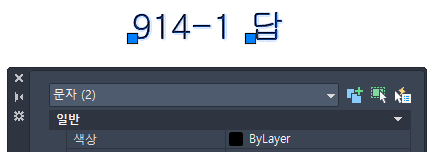

QGIS에서 내보낸 DXF의 MTEXT를 폭파하면 그림처럼 지번과 지목이 분리가 됩니다.

원인은 MTEXT에 적용된 서식 때문입니다.



MTEXT에 적용된 서식을 제거할 수는 있지만

(참고 : Mtext 서식 제거 리습 https://autoc.tistory.com/349)

이 리습을 사용해도 서식이 일부 남을 수 있고 서식을 제거해도 여전히 지번 지목이 분리될 수 있습니다.



해결 방법은

지번이 사용된 문자 스타일 글꼴을 바꿔주면 됩니다.

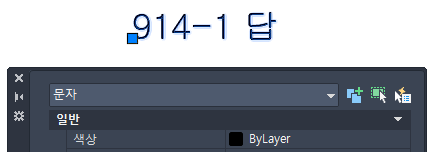

문자 스타일 글꼴만 바꾸고 폭파하면 문자가 두 개로 분리되지 않고 하나로 폭파됩니다.

위 도면의 지번을 보면 STANDARD 스타일이고

서식에는 \fGulim... 으로 굴림 글꼴이 강제 사용된 것을 알 수 있습니다.

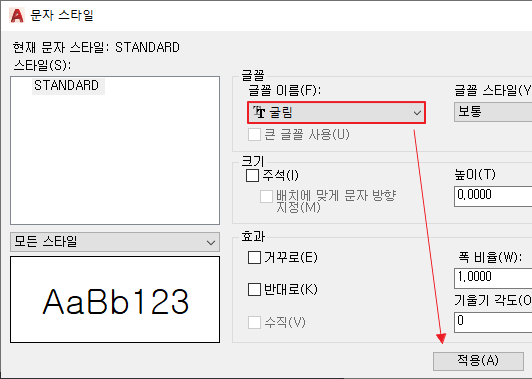

명령 창에 STYLE 명령을 입력해 STANDARD 스타일의 글꼴을 굴림으로 변경, 적용 후 닫습니다.

이제 폭파하면 지번 지목이 분리되지 않고 하나의 문자(DTEXT)가 됩니다.



STYLE 명령에서 서식과 동일한 폰트를(위 예에서는 굴림) 적용해야 하는가?

그렇지 않습니다.

맑은 고딕, 돋움같은 다른 트루타입 폰트를 지정해도 됩니다.

단, 다른 트루타입 폰트를 지정하고 폭파하면 하나의 문자로 폭파되지만 그림처럼 별도 스타일이 자동으로 생길 수 있습니다.
