선택한 객체와 같은 특성으로 그리는 리습 등도 있지만

캐드에 이미 관련 명령이 있기 때문에 별도의 프로그램을 사용하지 않아도 가능합니다.

이 명령은 AutoCAD 2011부터 존재했던 것인데 잘 모르는 분들이 계셔서 글을 남깁니다.



명령 : ADDSELECTED

단축 명령 : 없음 (PGP에 직접 단축 명령 만들어 사용하면 됩니다)

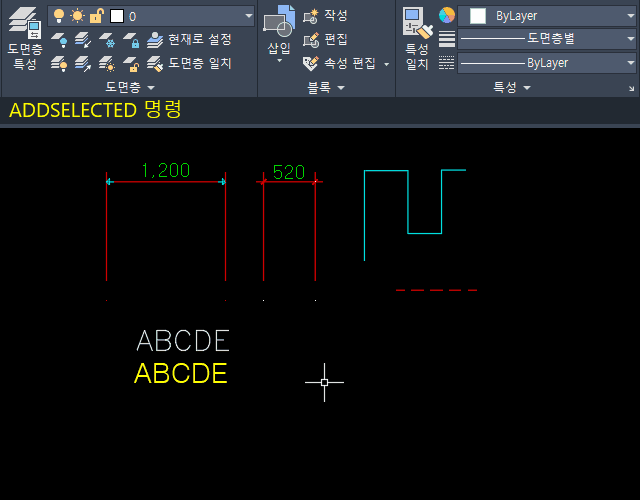

그림에서 보다시피 ADDSELECTED 명령으로 선택한 객체와 동일한 특성의 객체를 바로 그립니다.

예를 들어 선(LINE)을 선택하면

선택한 선의 기본 특성(레이어, 색상, 선가중치, 선종류 등)과 동일한 선(LINE)을 그립니다.

마찬가지로 원을 선택하면 동일 특성 원을 그리고 치수를 선택하면 치수를 그립니다.

치수나 문자 등 객체의 스타일이 있는 것은 스타일도 따라갑니다.

그 외 일반적인 객체는 모든 특성이 아닌 기본 특성만 반영되지만 반복적인 작업에 꽤 유용합니다.
