블록을 더블 클릭했을 때 블록 편집기가 아니라 참조 편집(REFEDIT)이 실행되도록 변경하는 과정입니다.



1. 명령 창에 CUI 명령을 입력해 사용자 인터페이스 사용자화를 실행합니다.

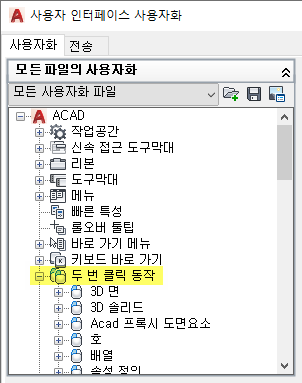

2. 두번 클릭 동작 옆에 + 버튼을 눌러 확장합니다.

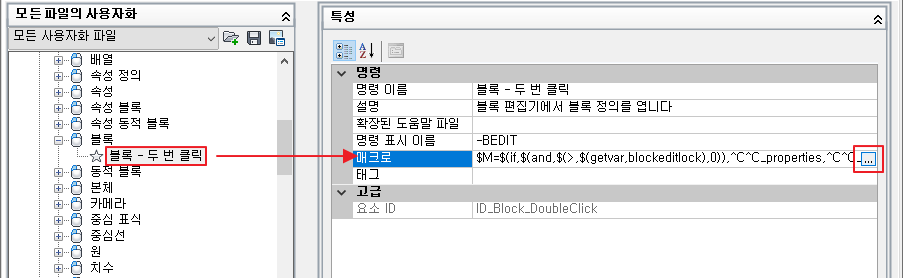

3. 블록 - 블록 두 번 클릭을 선택하면 오른쪽에 특성이 보입니다. 매크로 항목을 선택하면 오른쪽에 조그만 사각형이 생깁니다. 이 사각형을 클릭합니다.



4. 긴 문자열 편집기 창에 있는 내용을 삭제하고 아래 내용을 입력합니다.

$M=$(if,$(and,$(>,$(getvar,blockeditlock),0)),^C^C_refedit,^C^C_bedit)



5. CUI 창의 [확인] 버튼을 눌러 종료합니다.



6. 명령 창에 BLOCKEDITLOCK 명령을 입력 후 값을 1로 변경합니다.

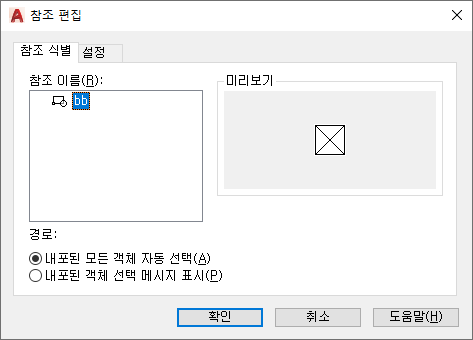

7. 이제 블록을 더블 클릭하면 아래처럼 참조 편집이 실행됩니다.



참고) 원래 다시 블록 편집기가 실행되도록 하려면

1. BLOCKEDITLOCK 명령을 입력 후 값을 0으로 변경합니다.

2. CUI 명령에서 위 두 번 클릭 동작에는 아래 내용을 입력합니다.

$M=$(if,$(and,$(>,$(getvar,blockeditlock),0)),^C^C_properties,^C^C_bedit)
