AutoCAD/TIP2019. 8. 4. 11:55



지난 7월 1일 AutoCAD LT용 드림플러스가 출시되었습니다.

(체험판 다운로드 링크) (정식판 다운로드 링크)



LT는 각종 응용프로그램을 로드할 수 없는 버전이므로

드림플러스 LT를 설치해도 드림플러스만 동작할 뿐 다른 응용프로그램은 사용할 수 없지만

iDwgTab (현재 이름 : Express Document Tab)은 아래 방법으로 사용할 수 있습니다.



1. Autodesk App Store 에서 Express Document Tab 다운로드

아래 다운로드 링크로 이동합니다.

한글 페이지

영문 페이지

오른쪽 상단 로그인 후 다운로드합니다.

계정이 없다면?

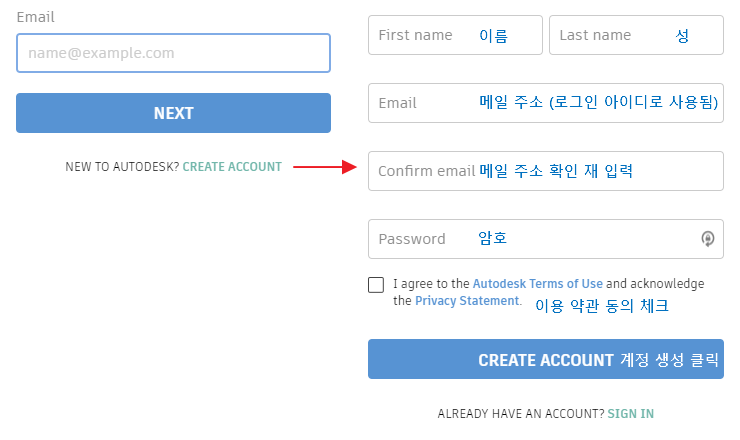

로그인 창에서 CREATE ACCOUNT를 눌러 계정을 하나 만듭니다.



2. 설치

AutoCAD LT를 종료합니다.

다운로드 받은 BIMsoftExpressDocumentTab.msi 파일을 설치합니다.

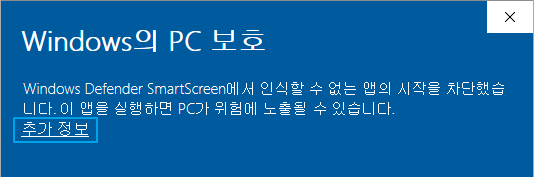

설치할 때 아래 창이 나온다면 추가정보를 누른 후 [실행] 버튼을 누릅니다.



3. 드림플러스 폴더에 DLTkit.rx 파일을 추가

아래 압축 파일을 다운받아 버전에 맞는 DLTkit.rx를 드림플러스LT 폴더에 넣습니다.

(이미 파일이 존재하면 덮어씌웁니다.)

(압축 파일 안의 LT 버전별 DLTkit.rx 파일만 드림플러스 폴더에 넣습니다.)

DLTkitrx.zip
0.00MB

폴더에 파일을 넣으면 아래 그림처럼 됩니다.



DLTkit.rx는 메모장으로 열어보면 확장자만 rx로 바꾼 텍스트 파일입니다.

LT 버전별로 아래 내용이 적혀 있습니다.

AutoCAD LT 2017 : iDwgTab2017x.arx
AutoCAD LT 2018 : iDwgTab2018x.arx
AutoCAD LT 2019/2020 : iDwgTab2019x.arx

AutoCAD LT 2021 : iDwgTab2021x.arx



4. 캐드에서 설정 추가

탐색기나 내 컴퓨터 주소 표시줄에 아래 주소를 입력 후 엔터칩니다.

1) 64비트

C:\ProgramData\Autodesk\ApplicationPlugins\BIMsoft Express Document Tab.bundle\Contents\Win64



2) 32비트

(2020 이상은 32비트가 없습니다)

C:\ProgramData\Autodesk\ApplicationPlugins\BIMsoft Express Document Tab.bundle\Contents\Win32





해당 폴더로 이동되면 주소표시줄을 클릭해 주소를 Ctrl+C 복사합니다



AutoCAD LT를 실행합니다.

명령창에 OPTIONS를 입력해 캐드 옵션을 실행합니다.

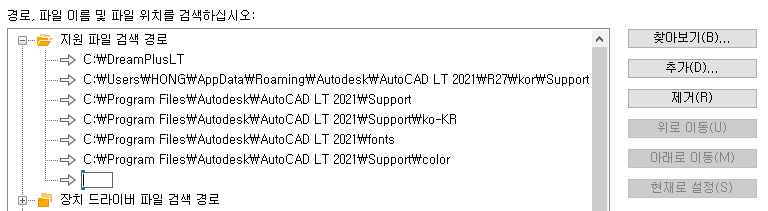

지원 파일 검색 경로 클릭 후 [추가] 버튼 눌러 아래 그림처럼 빈 칸 추가되면

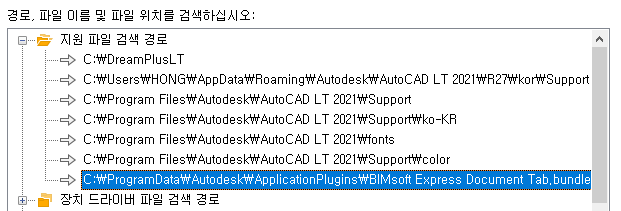

위 복사한 주소를 붙여넣고 엔터

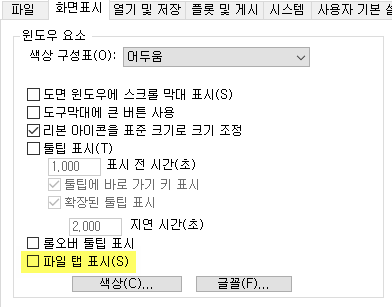

캐드기본 탭을 닫아야 Express Document Tab만 표시되므로 [화면 표시] 탭에서 '파일 탭 표시' 체크 해제합니다.



이제 [확인] 버튼 눌러 캐드 옵션 창은 닫고 AutoCAD LT를 다시 시작합니다.

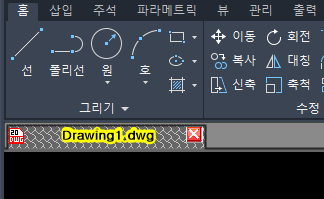

아래 그림처럼 잘 표시됩니다.

기본 기능 및 자동 한/영 변환 기능이 잘 동작됩니다.



주의 사항

Express Document Tab (iDwgTab)의 기능 중 스크립트 및 리습 동작으로 되는 일부 기능은 동작하지 않습니다.
