180도 보다 큰 각도 치수 표시하는 절차입니다.

치수 잘 다루지 않으면 별것도 아닌데 잘 모르게 되는 기초 내용입니다.



명령 절차

1. DIMANGULAR (기본 단축 명령 : DAN) - 엔터

2. 호, 원, 선을 선택하거나 <정점 지정>: - 엔터

3. 각도 정점 지정: 각도 중심점 지정

4. 첫 번째 각도 끝점 지정: 첫번째 선 상의 아무 점이나 지정

5. 두 번째 각도 끝점 지정: 두번째 선 상의 아무 점이나 지정

6. 치수 호 선의 위치 지정 또는 [여러 줄 문자(M)/문자(T)/각도(A)/사분점(Q)]: 각표 표시 위치점 지정

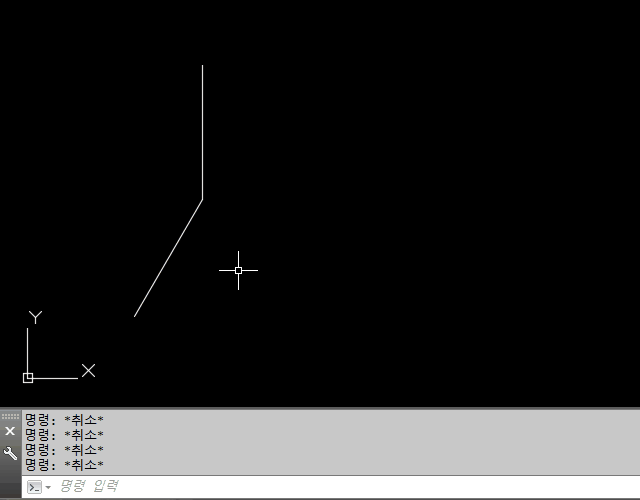

아래 천천히 녹화한 그림 보면 간단합니다.

중요한 것은 호, 원, 선을 선택하거나 <정점 지정> 명령에서 그냥 엔터치고 점 지정하는 것입니다.
