빠른 도면 버전 변환 ODA File Converter



도면 버전을 변환하는 대표적인 프로그램 DWG TrueView는 무겁고 변환 속도가 빠르지 않은 단점이 있습니다.

(변환 기능만 있는 것이 아니라 뷰어 및 여러가지 기능이 있어서 그렇습니다.)

대신 DWG TrueView는 오토데스크에서 만들었다는 것과 여러 가지 편리한 옵션이 장점입니다.



지금 소개하는 ODA File Converter는 빠르고 간편하다는 장점이 있습니다. 무료입니다.

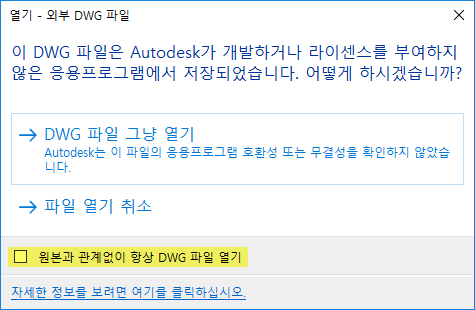

단점은 오토캐드에서 변환된 도면을 열면 그림처럼 Autodesk에서 작성되지 않은 도면이라는 안내 창이 나옵니다.

이 안내 창은 맨 아래 '원본과 관계없이 항상 DWG 파일 열기' 체크하면 다음부터 나오지 않습니다.



ODA(Open Design Alliance)는 DWG 소프트웨어 개발 키트를 제공하는 회사입니다.

흔히 대안캐드라고 하는 캐드의 개발사들이 ODA 멤버입니다.

대안캐드 뿐만 아니라 DWG를 다루는 여러 분야의 프로그램 회사들이 ODA 멤버입니다.



다운로드

아래 링크에서 사용하는 PC에 적합한 것을 다운받으면 됩니다.

(윈도우는 Windows, 리눅스, 맥용 사용하는 것에 맞게 다운받습니다.)

https://www.opendesign.com/index.php/guestfiles/oda_file_converter



설치 후 실행

설치되면 바탕화면 아이콘 또는 시작 메뉴에 ODA File Converter로 실행합니다.

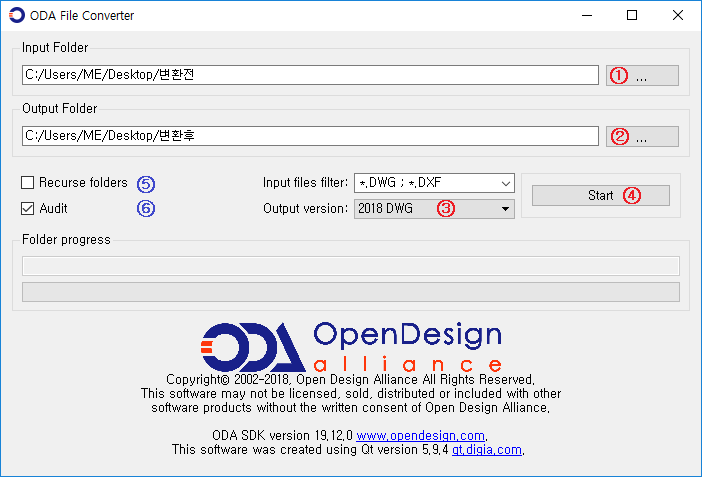

실행 방법 및 설명

(1) 변환할 도면이 있는 폴더를 지정합니다.

(2) 변환된 도면이 위치할 폴더를 지정합니다.

(3) 변환할 도면 버전을 선택합니다. (R10 부터 최신 2018 포맷까지 모두 지원합니다)

(4) 실행하면 끝입니다.

(5) 체크하면 변환할 도면 폴더 안에 다른 폴더 안의 파일도 변환합니다.

(6) 체크하면 변환하면서 도면 오류를 수정합니다.
