CAD/TIP
AutoCAD 치수 시스템 변수
아저씨~
2020. 1. 29. 00:56
프로그래밍을 할 때 또는 치수의 시스템 변수 값을 직접 수정해 조정할 때
치수 스타일 대화 상자의 각 설정이 어떤 시스템 변수인지 잘 모를 때 참고하기 위해 작성한 문서입니다.

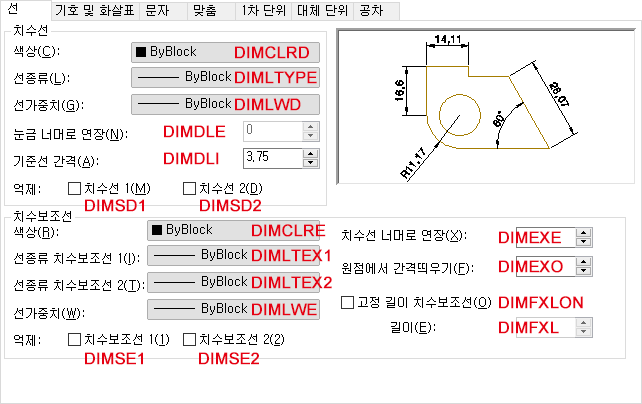

아래 그림 같이 대화 상자의 값 옆에 시스템 변수 이름을 적어놨습니다.
치수 스타일 대화 상자 7개 각 탭마다 캡쳐해 모두 적어놨습니다.
(AutoCAD 하위 버전은 약간 다를 수도 있습니다.)
그림 아래 PDF를 다운 받아 보면 됩니다.
